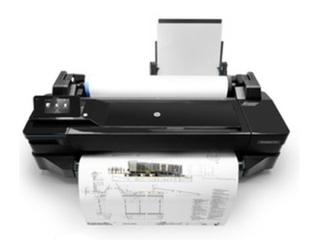

繪圖儀概述
繪圖儀是一種輸出圖形的硬拷貝設備，在繪圖軟件的支持下能按照人們要求自動繪制出復雜、精確的圖形，它是各種計算機輔助設計不可缺少的工具。繪圖儀的性能指標主要有繪圖筆數、圖紙尺寸、分辨率、接口形式及繪圖語言等?，F(xiàn)代的繪圖儀已具有智能化的功能，它自身帶有微處理器，可以使用繪圖命令，具有直線和字符演算處理以及自檢測等功能。這種繪圖儀一般還可選配多種與計算機連接的標準接，將計算機的輸出信息以圖形的形式輸出。主要可繪制各種管理圖表和統計圖、大地測量圖、建筑設計圖、電路布線圖、各種機械圖與計算機輔助設計圖等。最常用的是X-Y繪圖儀。
繪圖儀構成
繪圖儀一般是由驅動電機、插補器、控制電路、繪圖臺、筆架、機械傳動等部分組成。繪圖儀除了必要的硬設備之外，還必須配備豐富的繪圖軟件。只有軟件與硬件結合起來，才能實現自動繪圖。軟件包括基本軟件和應用軟件兩種。繪圖儀的種類很多，按結構和工作原理可以分為滾筒式和平臺式兩大類：
①滾筒式繪圖儀。當X向步進電機通過傳動機構驅動滾筒轉動時，鏈輪就帶動圖紙移動，從而實現X方向運動。Y方向的運動，是由Y向步進電機驅動筆架來實現的。這種繪圖儀結構緊湊，繪圖幅面大。但它需要使用兩側有鏈孔的專用繪圖紙。
②平臺式繪圖儀。繪圖平臺上裝有橫梁，筆架裝在橫梁上，繪圖紙固定在平臺上。X向步進電機驅動橫梁連同筆架，作X方向運動;Y向步進電機驅動筆架沿著橫梁導軌，作Y方向運動。圖紙?jiān)谄脚_(tái)上的固定方法有3種，即真空吸附、靜電吸附和磁條壓緊。平臺式繪圖儀繪圖精度高，對繪圖紙無特殊要求，應用比較廣泛。
繪圖儀性能
繪圖儀是一種輸出圖形的硬拷貝設備。繪圖儀在繪圖軟件的支持下可繪制出復雜、精確的圖形，是各種計算機輔助設計不可缺少的工具。繪圖儀的性能指標主要有繪圖筆數、圖紙尺寸、分辨率、接口形式及繪圖語言等。
繪圖儀用途
能按照人們要求自動繪制圖形的設備。它可將計算機的輸出信息以圖形的形式輸出。主要可繪制各種管理圖表和統計圖、大地測量圖、建筑設計圖、電路布線圖、各種機械圖與計算機輔助設計圖等。最常用的是X-Y繪圖儀?，F(xiàn)代的繪圖儀已具有智能化的功能，它自身帶有微處理器，可以使用繪圖命令，具有直線和字符演算處理以及自檢測等功能。這種繪圖儀一般還可選配多種與計算機連接的標準接口。
繪圖儀安裝步驟
(1)裝紙時，按操作面板上的向上或向下方向鍵，選擇將要裝入的介質類型，直至液晶顯示板顯示正確的介質，然后按[輸出]鍵，繪圖儀探測到介質并自動進紙。


(2)面板出現提示時，提起介質裝卡手柄。
(3)將滾筒左右兩邊的介質拉向自己，直至繃緊，然后校準介質左右邊緣，與進紙滾住的邊緣對齊。
(4)面板上出現提示時，放下介質手柄。
(5)面板要求合上滾筒護蓋時，用手轉動滾筒，卷緊松動部分。確保介質前緣露在護蓋外，然后合上護蓋。
(6)按向下方向鍵繼續，繪圖儀自動修齊介質開始處的若干厘米。
(7)滾筒介質裝好后可開始打印。
繪圖儀設計步驟
數控系統的硬件電路由以下幾部分組成：
1.主控制器。即中央處理單元CPU
2.總線。包括數據總線，地址總線，控制總線。
3.存儲器。包括只讀可編程序存儲器和隨機讀寫數據存儲器。
4.接口。即I/O輸入輸出接口。
(2).主控制器CPU的選擇
繪圖儀軟件系統組成
控系統是按照事先編好的控制程序來實現各種控制功能。按照功能可將數控系統的控制軟件分為以下幾個部分：
1、系統管理程序：它是控制系統軟件中實現系統協調工作的主體軟件。其功能主要是接受操作者的命令，執行命令，從命令處理程序到管理程序接收命令的環節，使系統處于新的等待操作狀態。
2、源程序的輸入處理程序。該程序完成從外部I/O設備輸入繪圖源程序的任務。
3、插補程序。根據繪圖源程序進行插補，分配進給脈沖。
4、伺服控制程序。根據插補運算的結果或操作者的命令控制伺服電機的速度，轉角以及方向。
診斷程序。包括移動不見移動超界處理，緊急停機處理，系統故障診斷，查錯等功能。
6、繪圖儀的自動繪圖
